Ce composant on le retrouve assez souvent dans les montres, les calculatrices, les compteurs, les horloges numériques, les segments

d'affichage pour certains messages, etc.

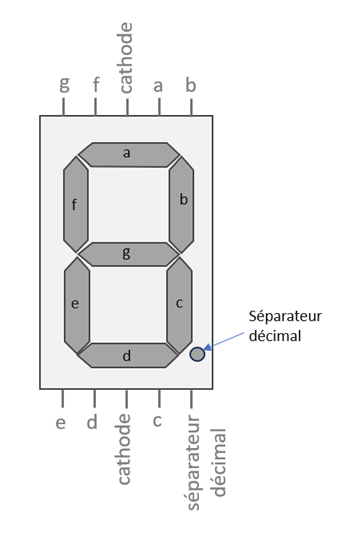

Pour un afficheur à 7 segments fonctionne, nous aurons à alimenter donc certaines diodes LED des segments requis pour afficher le

chiffre ou la lettre voulue.

Par exemple, pour afficher le chiffre 1, nous aurons à alimenter simultanément les deux segments b et c de notre afficheur. Pour cela,

nous allons mettre la cathode montée en série avec une résistance 330Ω à la masse et les deux broches b et c à la tension Vcc (en

général, en fonction de la technologie utilisée, cette tension d'alimentation est de l'ordre de 2V).

Câblage du Montage électrique et codage

Montage du schéma électrique proposé

Comme le schéma nous l'indique dans la photo ci-dessus (le schéma de montage fourni tout au début de cette activité), nous allons

utiliser 7 pins de notre carte Arduino UNO telle que:

Pin 4 : pour alimenter la diode LED rouge du segment a de notre afficheur,

Pin 5 : pour alimenter la diode LED rouge du segment b,

Pin 6 : pour alimenter la diode LED rouge du segment c,

Pin 7 : pour alimenter la diode LED rouge du segment d,

Pin 8 : pour alimenter la diode LED rouge du segment e,

Pin 9 : pour alimenter la diode LED rouge du segment f,

Pin 10 : pour alimenter la diode LED rouge du segment g.

Une fois que nous avons réalisé le câblage de notre schéma proposé, notre montage devra ressembler à la photo ci-dessous :
