Réalisation d'un compteur numérique avec une carte Arduino UNO

Pour simuler un compteur numérique qui compte dans l'ordre croissant de 0 à 9, nous vous proposons un nouvel atelier de découverte

pour vous initier avec les cartes programmables UNO de la famille Arduino. Pour cela, nous allons utiliser un afficheur 7 segments (à

base de diode LED) et une carte Arduino UNO Rev3. R3

Schéma proposé d'un compteur numérique de 0 à 9

Pour réaliser le compteur numérique, qui va nous réaliser le comptage de 0 à 9, à base d'un afficheur à 7 segments, nous allons câbler le

schéma ci-dessous à l'aide d'une plaque d'essai, des résistances et d'un afficheur à 7 segments :

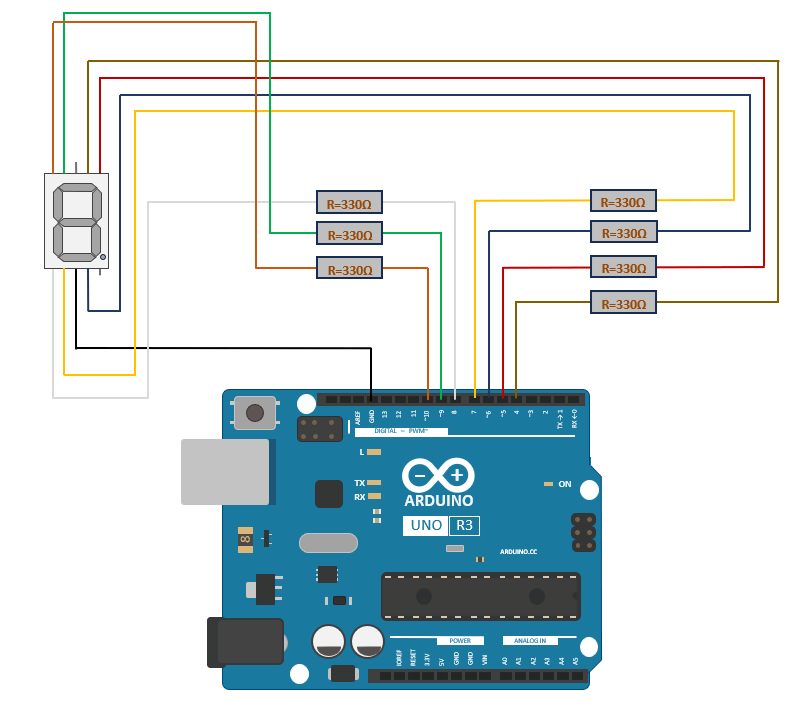

Schéma d'un compteur numérique à base d'une carte Arduino UNO

et d'un afficheur à 7 segments

Comme nous pouvons le constater sur notre schéma de montage, nous aurons besoin des composants suivants pour réaliser cette

activité :

Une plaque d'essai,

Un afficheur à 7 segments de couleur rouge.

Sept résistances d'une valeur chacune de 330 Ohm,

Des fils de connexion,

Et une carte Arduino UNO R3

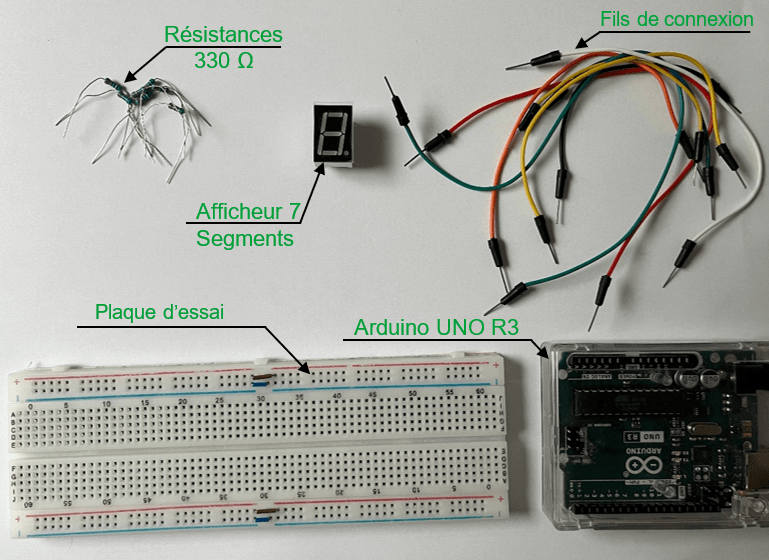

Après avoir préparé nos différents composants nécessaires, nous pouvons commencer notre câblage. L'image ci-dessous nous détaille

ces composants une par une requis pour cette activité pratique :

<

Comme vous l'avez remarqué, pour protéger les différentes diodes LED dans notre afficheur à 7 segments, nous avons utilisé une

résistance par segment d'une valeur de 330Ω en série.

Code couleur d'une résistance électrique

Si vous avez besoin de vérifier la valeur ohmique de vos résistances, vous pouvez utiliser la calculatrice disponible dans

notre section les outils proposés par electro-robot :

Calculatrice de codes couleur des résistances

Une résistance d'une valeur de 330Ω dispose des bandes de couleurs suivantes de gauche à droite : orange pour la

première bande, orange pour la deuxième bande, noir pour la troisième bande, noir pour la quatrième bande et la

couleur marron pour la dernière.

Comment fonctionne un afficheur à 7 segments ?

Un afficheur à 7 segments est un afficheur composé de plusieurs diodes LED disposées en forme de 8 avec un point de digit. Un

afficheur à 7 segments est généralement utilisé pour afficher des chiffres en format numérique mais aussi quelques chiffres tels que la

lettre A, B, C, D, E, F, H, etc. L'image ci-dessous nous détaille comment ces diodes LED sont disposé :
